DIN-VDE0620-1-Bild11 横向应力试验量规

SC-VDE-B11

产品概述

Bild 11 横向应力试验量规（治具）依据德国家用插头插座标准 DIN VDE 0620-1 图 11（Bild 11）的图纸与公差加工制造，在德文标准量规清单中列为 Vorrichtung zur Prüfung nicht-massiver Stifte（非实心插销试验装置），用于德标（Schuko / Type F）插头插销的耐横向（侧向）机械应力试验：模拟插拔与意外碰撞时作用在插销上的侧向挤压力，考核插销的牢固程度，判定是否出现松动、弯曲、位移、脱落等失效。

德标插头中大量使用空心（卷制）插销，壁薄、抗弯能力有限，仅靠通止规等尺寸量规无法判定机械强度，必须用本治具做侧向加力试验。它是德标插头型式试验、来料检验和结构可靠性验证的专用检具。

结构与试验方法

• 结构：一体化定位底座 + 两根定位销（间距按标准）+ 单点施力杆（Φ5）
• 装夹：将待测插头的两个插销套入定位销并夹紧，使插头端面贴合定位基准面，不产生偏移
• 加力：在 Φ5 施力杆端部施加标准规定的垂直侧向力，并保持规定时间
• 判定：卸除外力后取出插头，检查插销有无弯曲、松动、位移、脱落或开裂，无上述损坏判合格
• 抽检与记录：可对批次反复试验，记录插销出现永久变形的临界力值，用于插头结构优化

适用标准与检测对象

• 执行标准：DIN VDE 0620-1《Steckvorrichtungen für Haushalte und ähnliche Zwecke – Stecker und Steckdosen》（家用和类似用途插头插座）
• 对应标准图号：Bild 11（图 11）
• 适用产品：德标 Type-F（Schuko）16A/250V 两脚带接地插头、2.5A 两脚插头，以及采用非实心（空心、卷制）插销的各类插头
• 测试项目：插销耐横向应力（侧向机械强度）验证

主要尺寸（DIN VDE 0620-1 图 11 参考值）

项目	参考尺寸
定位销直径	Φ4.0 ± 0.06 mm
定位销中心距	19 ± 0.2 mm
插销外露（夹持）长度	19 ± 0.5 mm
施力杆直径	Φ5 mm
施力杆轴线至定位基准面距离	8 ± 0.5 mm
力臂总长	42 ± 0.5 mm
定位底座（宽 × 高）	15 × 30 mm（±0.5）
定位销表面粗糙度	Rz 3 ～ Rz 5

上表为图 11 图纸的主要控制尺寸，供选型参考；实际尺寸与公差以标准图纸为准，出货随附实测尺寸数据。

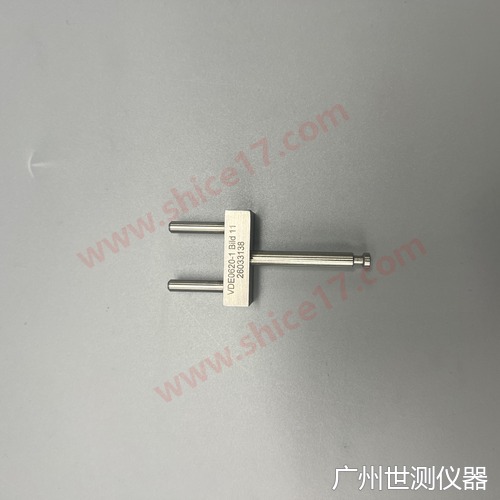

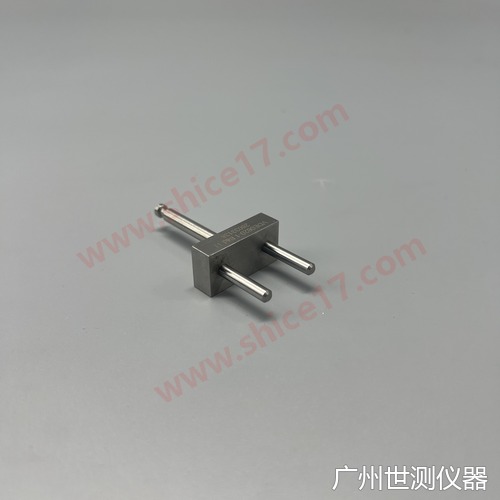

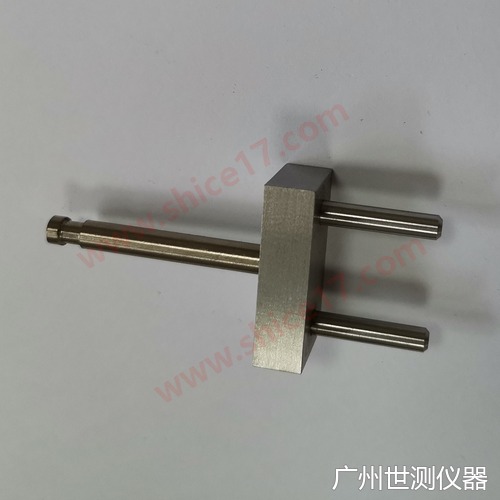

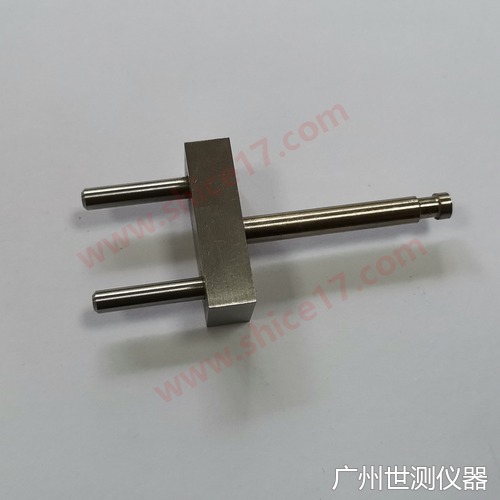

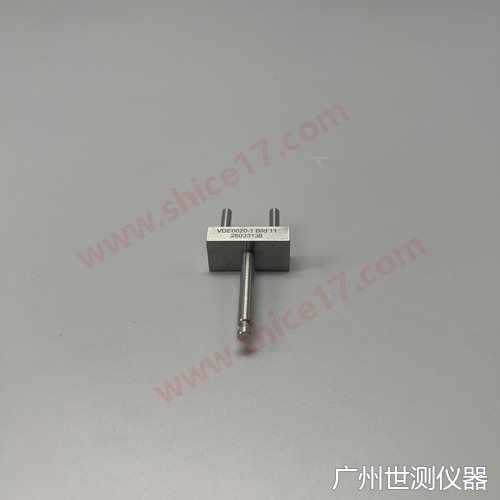

以下为 SC-VDE-B11 横向应力试验量规的实物图片：

产品实物图片
