IEC 62368 图V.2 非铰链试验直指 SC-0211（GB/T 16842 图7 刚性试验指）

IEC 62368 图 V.2 非铰链试验直指 SC-0211（等效 GB/T 16842-2016 图7 刚性试验指 / IEC 61032 图7 Test probe 11）

• 产品概述

非铰链试验直指（又称刚性试验指）符合 IEC 62368-1 图 V.2、GB/T 16842-2016 图7 试具11、IEC 61032 图7（Test probe 11）等标准要求。采用不锈钢整体刚性”手指”设计，配非圆形止挡面（矩形/六边形），可防止过度插入设备外壳；配合绝缘尼龙手柄，握持安全。用于模拟人体触及，验证音视频、信息技术等电气设备中危险的带电部件或机械部件是否仍然无法触及，也可用于检验外壳上的孔或内部挡板的机械强度。

主要尺寸：探针直径 Φ12mm，探针有效长度 80mm，挡板直径 Φ50mm、厚度 5mm，总长度（探针+手柄）约 180mm。施加推力按测试标准变化（通常为 10N 或更高）。

可定制：配接线端子做防触电试验，或手柄末端开 M6 螺纹孔（配合推拉力计使用）做外壳防护试验。

• 主要规格及对应技术参数：

试具类型	非铰链试验直指（IEC 62368-1 图 V.2 / GB/T 16842-2016 图7 试具11 / IEC 61032 图7）
探针材质	不锈钢（刚性、耐腐蚀、保持尺寸精度）
手柄材质	尼龙（绝缘、防滑、耐热，确保安全操作）
止挡面	非圆形（矩形/六边形）
探针直径	12mm ± 0.1mm
探针有效长度	80mm ± 0.2mm
挡板直径 × 厚度	Φ50mm × 5mm
总长度（探针+手柄）	约 180mm
施加推力	根据测试标准变化（通常为 10N 或更高），可配推拉力计施加
核心功能	模拟人体触及，验证设备中危险带电/机械部件的不可触及性

• 测试步骤

1. 检查测试手指是否损坏（例如钢材弯曲、手柄开裂、止挡面变形）。
2. 打开电气设备电源，使其进入正常工作模式。
3. 握住尼龙手柄，将不锈钢手指对准设备开口。
4. 向潜在危险部件施加符合相关产品标准要求的推力。
5. 检查手指是否接触到任何危险部件（带电导线、运动部件）。
6. 记录设备是否符合安全要求（合格/不合格）。

• 应用范围

• 音视频及信息技术设备（例如电视机、笔记本、条形音箱）的外壳开口防护检查。
• 家用电器（例如冰箱、洗衣机）的安全测试。
• 小型工业控制面板（例如车间传感器）的验证。
• 医疗辅助设备（例如空气净化器）生产过程中的安全检查。
• 便携式电动工具（例如手持式电钻）的出厂安全防护审核。

• 标准图纸

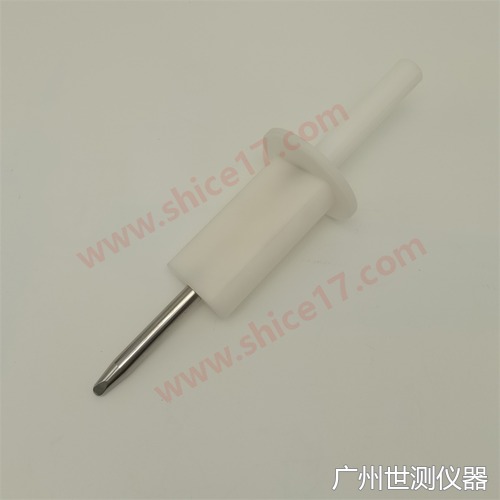

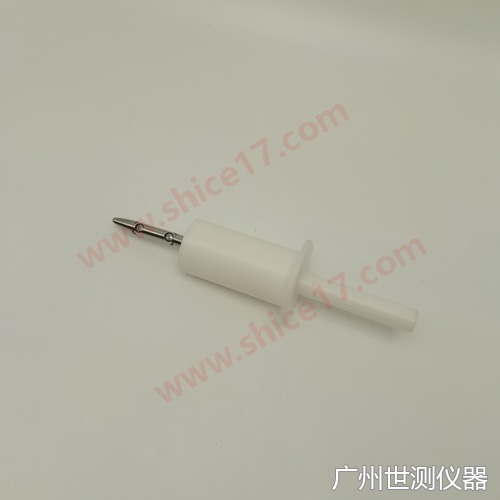

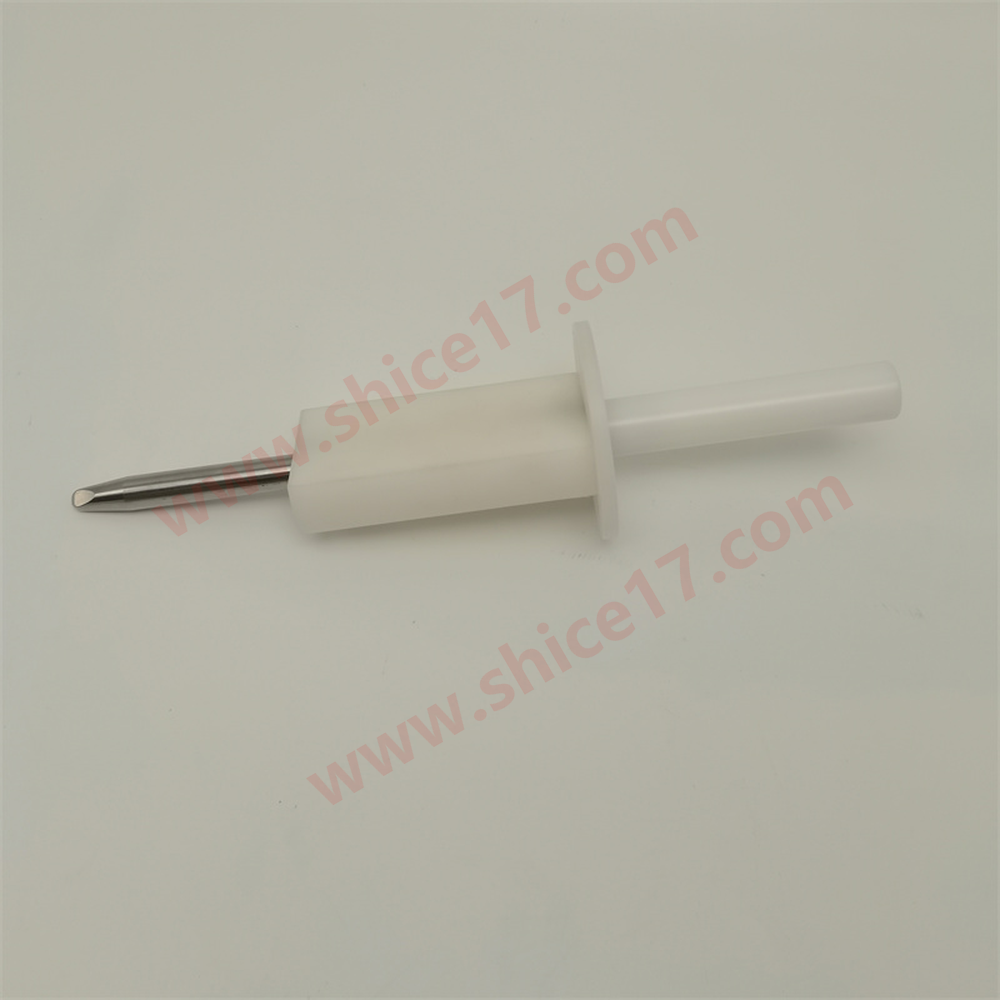

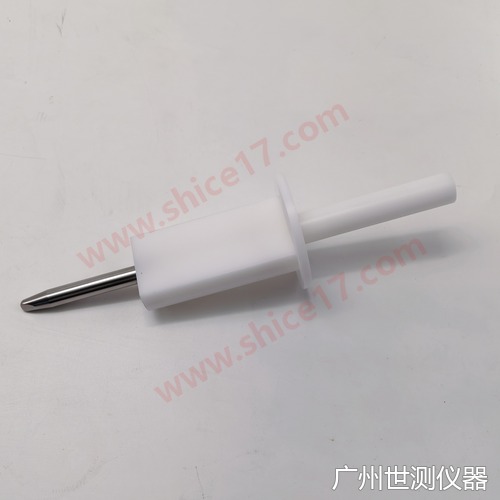

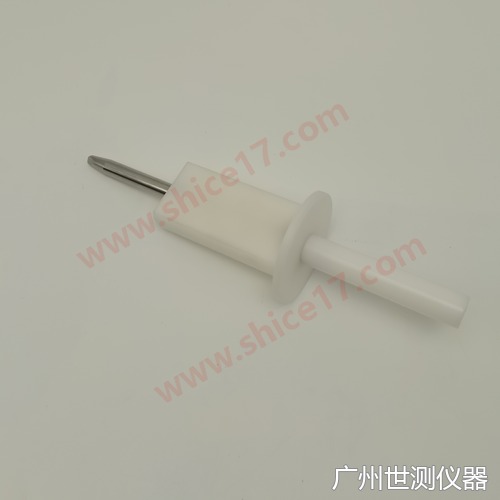

本产品依据 IEC 62368-1 图 V.2（非铰链试验直指）/ GB/T 16842-2016 图7（试具11）加工；源资料未随附标准尺寸图纸，以下图库展示产品实物及规格，关键尺寸以本页技术参数表为准。
