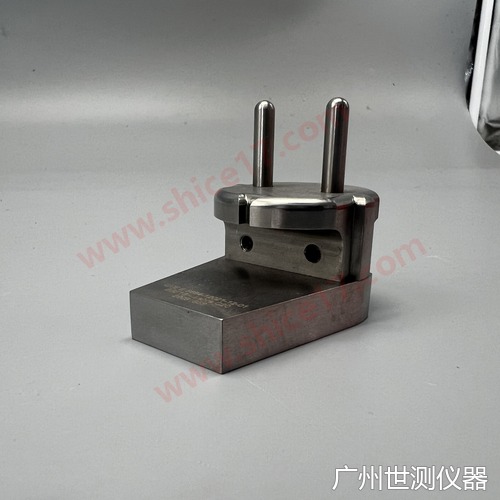

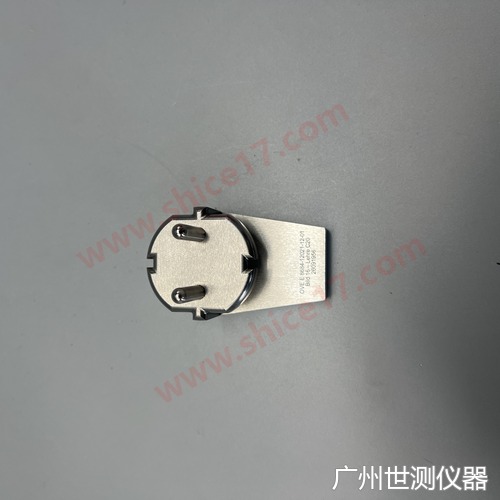

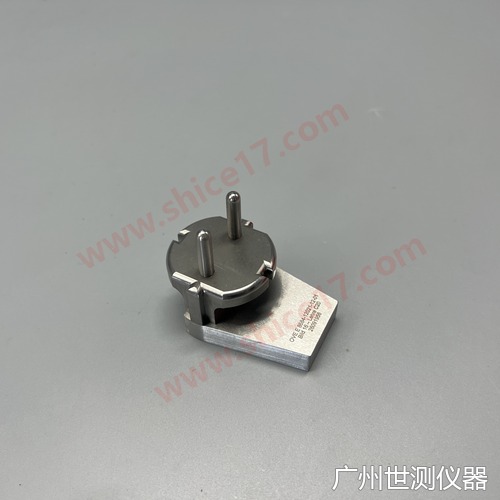

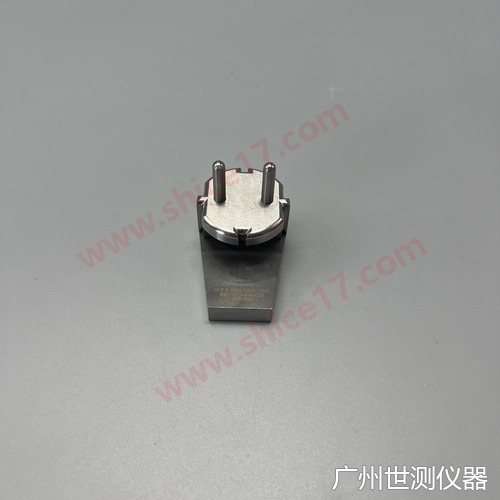

奥地利OVE E 8684-1 Bild 16 – Lehre C20弯形插头插入量规/插头插座量规

产品概述

本量规用于验证奥地利标准弯形插头（Winkelstecker）能否插入 IPX0 级双极插座以及固定式 IPX4 或 IPX5 级插座（16 A，AC 250 V）。

依据标准

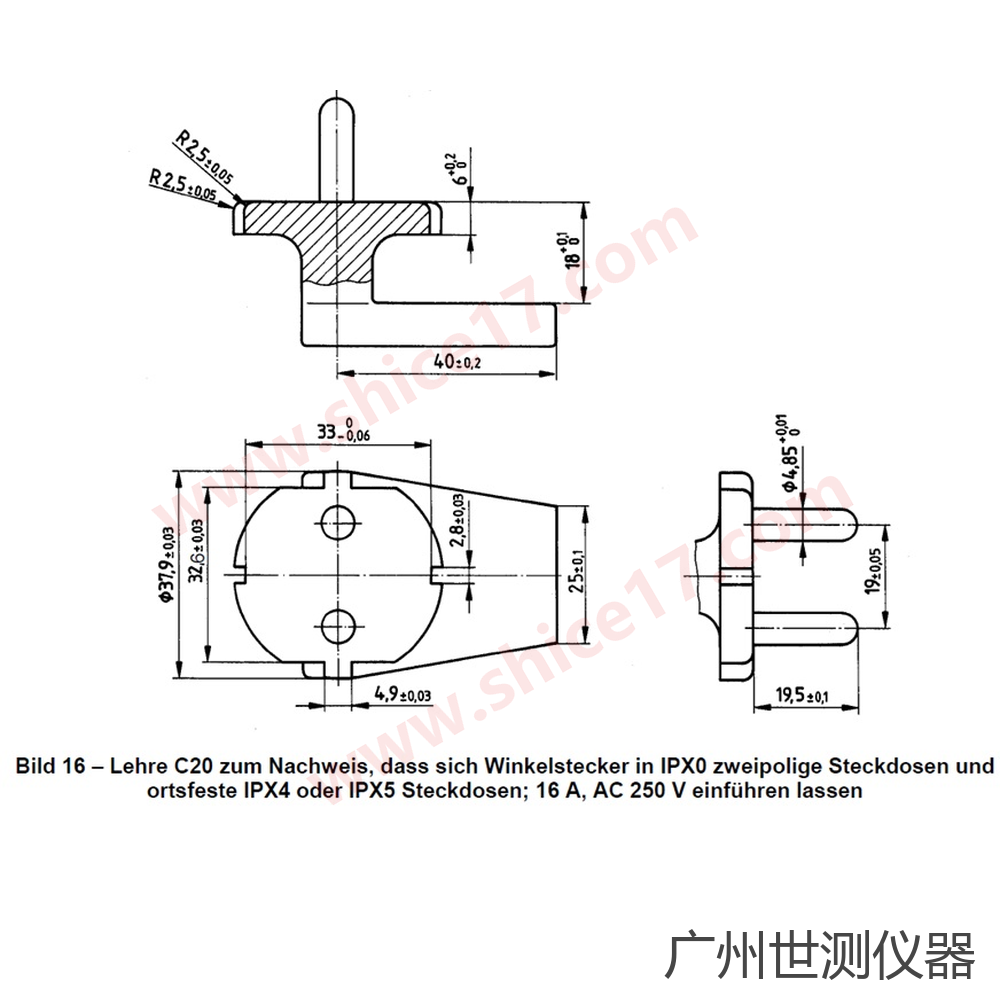

ÖVE/ÖNORM E 8684-1:2021-12-01《带插销和插套的插头插座特殊要求（奥地利差异）》，对应标准图页 Bild 16 – Lehre C20（图库末张附标准图页）。

检测项目

• 验证弯形插头能否插入 IPX0 级双极插座
• 验证弯形插头能否插入固定式 IPX4 / IPX5 级插座
• 关键尺寸：40±0.2、Φ37.9+0.03、Φ4.85 0/-0.01、19.5±0.05、R2.5+0.05 等（详见标准图页标注）



奥地利 OVE E 8684-1 与德国 DIN VDE 0620-1 同属欧式插头插座体系；

本店另有芬兰 SFS 5610、比利时 NBN C61-112-1、荷兰 NEN 1020-1 等国家差异量规系列，

可配套采购。
