比利时NBN C61-112-1 C1A 5.2mm插销孔径量规/插头插座量规

比利时NBN C61-112-1 C1A 5.2mm插销孔径量规/插头插座量规

SC-NC1A-5.2

产品概述

本量规是 NBN C61-112-1 标准中 C1A 系列插销孔径量规的 5.2mm 规，用于检验 2.5A 250V 二极可移动插座（拖线板、接线盒）插销孔的最小尺寸，与 5.0mm 规配合使用，构成分布式的插销孔径检验配对。

适用于比利时 NBN C61-112-1:2025（家用及类似用途插头插座，即带 CBE 标志的比利时国标插头插座）型式试验、认证检验与工厂出厂检验，也可用于其它采用 CEBE 插头插座体系的市场产品的出口检验。

主要规格及对应技术参数

执行标准	NBN C61-112-1:2025（比利时 CBE 插头插座体系）
量规编号	C1A，规径 a1 = 5.2 mm
适用对象	2.5A 250V 二极可移动插座（拖线板/接线盒）的插销入口孔
检验项目	插销孔径（插销入口孔最小尺寸）
规体形式	钢制圆柱规体，一端带定位台肩，手持式

测试步骤

1. 量规装夹或手持对准可移动插座插销孔中心线，与插合面保持垂直。
2. 沿插销轴线方向将量规推入插座孔内，不施加冲击力。
3. 量规应能顺利进入孔内且不与孔壁卡滞，即判定插销孔径合格。
4. 若量规无法进入或需明显加力才能进入，则判定插销孔径不合格。
5. 与 C1A 5.0mm 规配合使用，两规均应顺利插入。

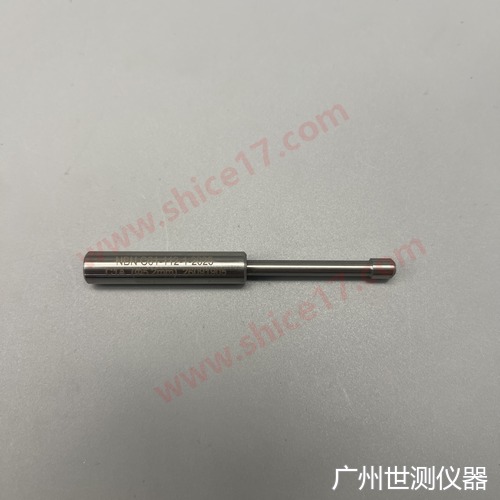

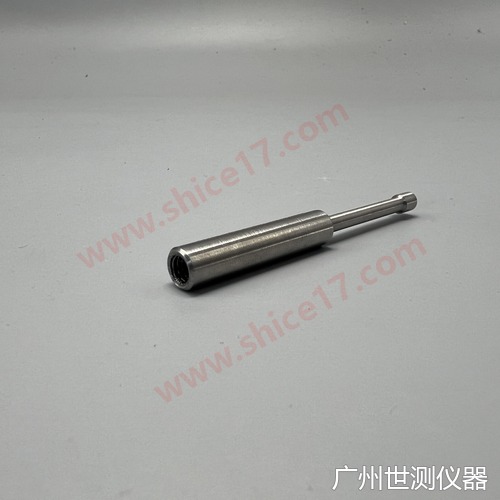

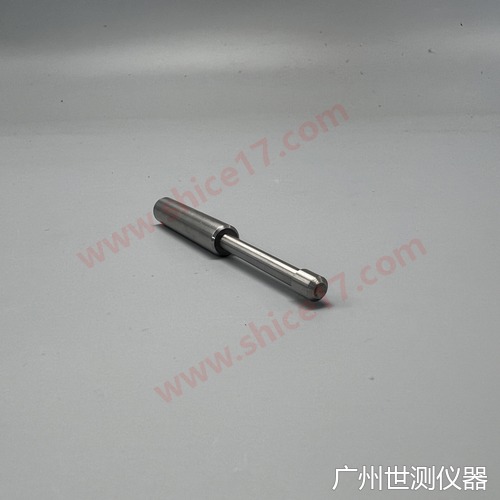

产品实物图片

标准图纸

NBN C61-112-1 C1/C1A 为插销孔径量规，标准以表格形式规定 a1 尺寸（6.0 / 5.8 / 5.2 / 5.0 mm），本批次源资料未提供该图号的标准图纸。
