耐角状物机械撞击试验装置（图108撞击物）成套设备机械撞击试验装置 20J

产品概述

本耐角状物机械撞击试验装置（图 108 撞击物）由广州世测仪器设备有限公司根据标准要求设计制作，用于成套设备的耐角状物机械撞击试验（条款 10.2.101.8），试验适用于所有类型的 PENDA-O。

试验采用撞击试验器具，配置 5 kg 钢制撞击头，撞击头端部结构如图 108：

• 前端：半球形，直径 φ2.5 mm
• 主体：锥形，锥角 22°

试验操作：将撞击头提升至 0.4 m 高度自由下落，撞击成套设备样品表面，产生 20 J 撞击能量。试验器具基础结构参照条款 10.2.101.5.1。

图 108 耐角状物机械撞击试验的撞击物（单位：毫米）

主要技术参数

产品名称	耐角状物机械撞击试验装置（图 108 撞击物）
撞击头质量	5 kg 钢制撞击物
端部结构	前端半球形 φ2.5 mm，主体锥形，锥角 22°
跌落高度	0.4 m（自由下落）
撞击能量	20 J
适用范围	成套设备（所有类型 PENDA-O）耐角状物机械撞击试验
依据条款	条款 10.2.101.8 及图 108，基础结构参照 10.2.101.5.1
选配件	摆杆（供参考，可选配）

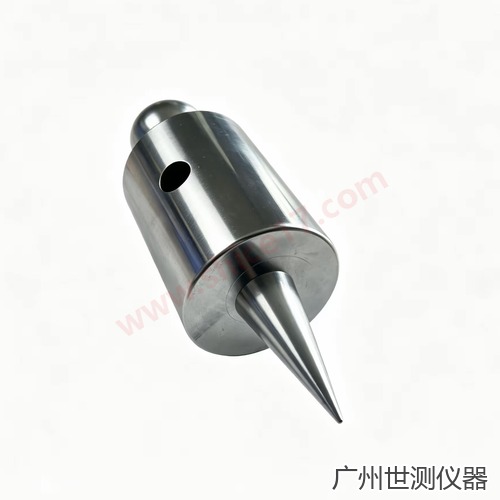

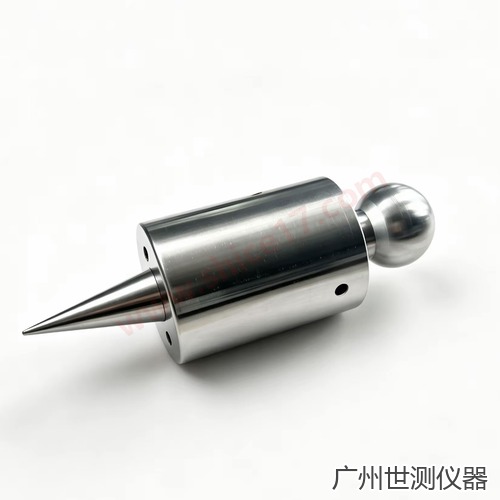

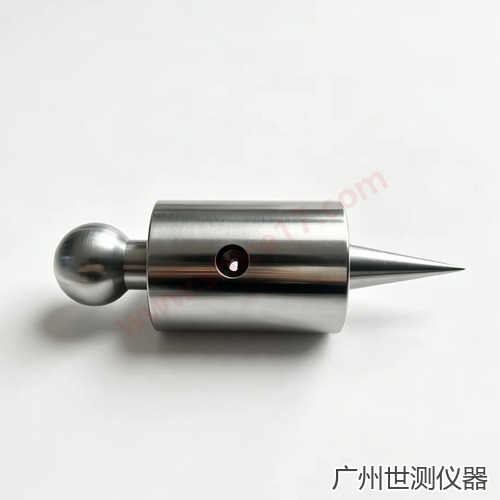

产品实物图片

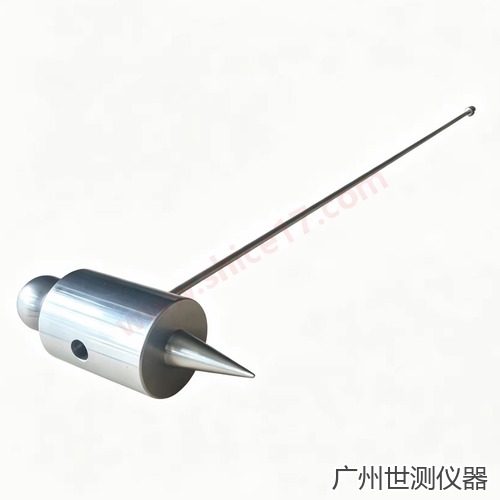

广州世测仪器设备有限公司根据标准制作，另有选配的摆杆供参考，欢迎来电咨询定制。
