GB/T16842刚性试验直指外壳防护探棒直径 Φ12mm档板 SC-0211

GB/T16842刚性试验直指外壳防护探棒直径 Φ12mm档板 SC-0211

• 产品概述

刚性试验指（又称试验直指）符合 GB/T 16842-2016 图7 试具11、IEC 61032 图7（Test probe 11）等标准要求。采用不锈钢整体刚性”手指”设计，配非圆形止挡面（矩形/六边形），可防止过度插入设备外壳；配合绝缘尼龙手柄，握持安全。用于模拟人体触及，验证电气设备中危险的带电部件或机械部件是否仍然无法触及，也可用于检验外壳上的孔或内部挡板的机械强度。

主要尺寸：探针直径 Φ12mm，探针有效长度 80mm，挡板直径 Φ50mm、厚度 5mm，总长度（探针+手柄）约 180mm。施加推力按测试标准变化（通常为 10N 或更高）。

可定制：配接线端子做防触电试验，或手柄末端开 M6 螺纹孔（配合推拉力计使用）做外壳防护试验。

• 主要规格及对应技术参数：

试具类型	刚性试验指（GB/T 16842-2016 试具11 / IEC 61032 图7 测试探针11）
探针材质	不锈钢（刚性、耐腐蚀、保持尺寸精度）
手柄材质	尼龙（绝缘、防滑、耐热，确保安全操作）
止挡面	非圆形
探针直径	12mm ± 0.1mm
探针有效长度	80mm ± 0.2mm
挡板直径 × 厚度	Φ50mm × 5mm
总长度（探针+手柄）	约 180mm
施加推力	根据测试标准变化（通常为 10N 或更高），可配推拉力计施加
核心功能	模拟人体触及，验证设备中危险带电/机械部件的不可触及性

• 测试步骤

1. 检查测试手指是否损坏（例如钢材弯曲、手柄开裂、止挡面变形）。
2. 打开电气设备电源，使其进入正常工作模式。
3. 握住尼龙手柄，将不锈钢手指对准设备开口。
4. 向潜在危险部件施加符合相关产品标准要求的推力。
5. 检查手指是否接触到任何危险部件（带电导线、运动部件）。
6. 记录设备是否符合安全要求（合格/不合格）。

• 应用范围

• 家用电器（例如冰箱、洗衣机）的安全测试。
• IT/AV 设备（例如笔记本电脑、条形音箱）的合规性检查，防止手指接触危险部件。
• 小型工业控制面板（例如车间传感器）的验证。
• 生产过程中对医疗辅助设备（例如空气净化器）进行安全检查。
• 对便携式电动工具（例如手持式电钻）进行生产后安全审核。

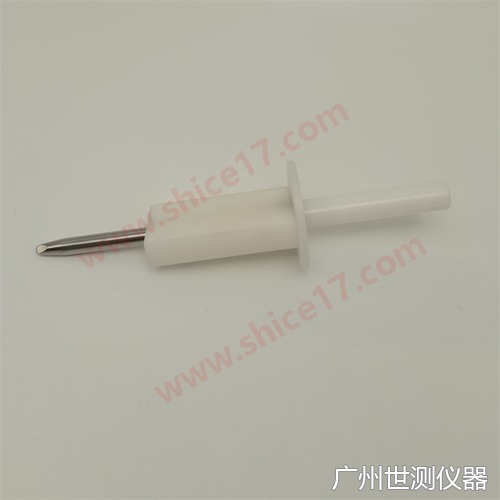

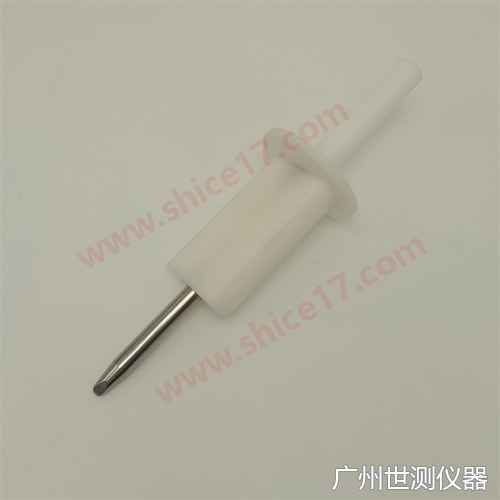

产品实物图片

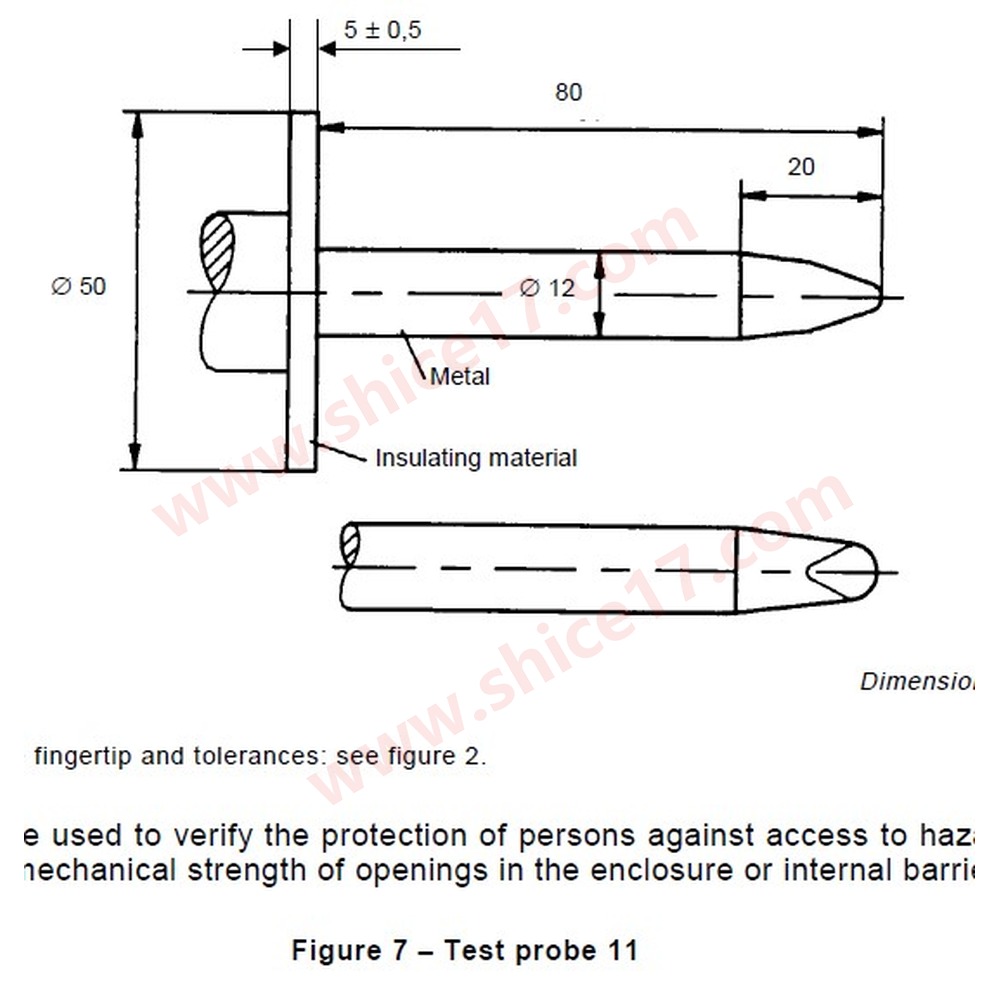

标准图纸
