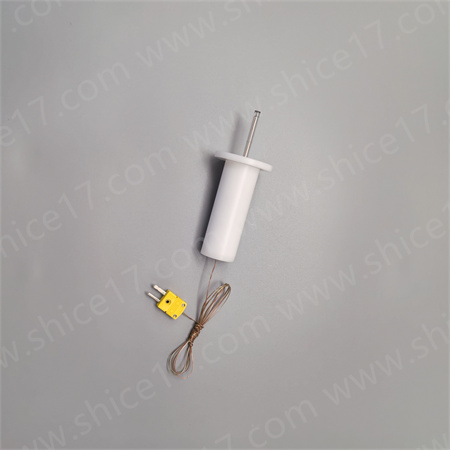

GB/T 4706.14-2024 图105便携式烹饪器具表面温度测量探棒

产品概述

SC-T42

本表面温度测量探棒，由广州世测仪器设备有限公司按照 GB/T 4706.14-2024 图105标准要求设计制造。专门用于家用及类似用途电器的滚筒式干衣机、驻立式电灶、灶台、烤炉等产品的表面温升测试，采集器具表面温度，满足安规温升检测要求。

技术参数

测量接触面：Φ5mm，厚度 0.5mm 锡铜圆板

套管材质：聚碳酸酯管

套管尺寸：内径 Φ3mm，外径 Φ5mm

热电偶类型：K 型

热电偶线径：Φ0.3mm

接触压力：4N ±1N

测试操作要点

1. 将探棒测温圆板垂直贴合被测电器表面，手柄机构保证施加 4 N±1 N 的接触压力。
2. 热电偶输出端连接温度采集设备，读取被测表面温升数据。
3. 测试过程保证探棒端面与被测表面紧密接触，不得倾斜、翘边。

适用标准

Standards No.	Standards Name
IEC 60335-2-11:2024 Figure 101	Household and similar electrical appliances – Safety – Part 2-11: Particular requirements for tumble dryers
IEC 60335-2-9:2019 Figure 105	Household and similar electrical appliances – Safety – Part 2-9: Particular requirements for grills, toasters and similar portable cooking appliances
IEC 60335-2-6:2024 Figure 104	Household and similar electrical appliances – Safety – Part 2-6: Particular requirements for stationary cooking ranges, hobs, ovens and similar appliances
IEC 60584-1:2013	Thermocouples—Part 1: EMF specifications and tolerances
IEC 60751:2022	Industrial platinum resistance thermometers and platinum temperature sensors
ASTM E284-25	Standard Terminology of Appearance
JIS C 1602:2015	Thermocouples
GB/T 4706.20-2024 图101	家用和类似用途电器的安全 第 20 部分：滚筒式干衣机的特殊要求
GB/T 4706.14-2024 图105	家用和类似用途电器的安全 第 14 部分：烤架、面包片烘烤器及类似用途便携式烹饪器具特殊要求
GB 4706.22-2008 图104	家用和类似用途电器的安全驻立式电灶、灶台、烤箱及类似用途器具的特殊要求
GB/T 16839.1-2018	热电偶 第 1 部分：电动势规范和允差
