CNS690图7台湾3极最大拔出力规（直插平刀接地型插头15A125V）

产品概述

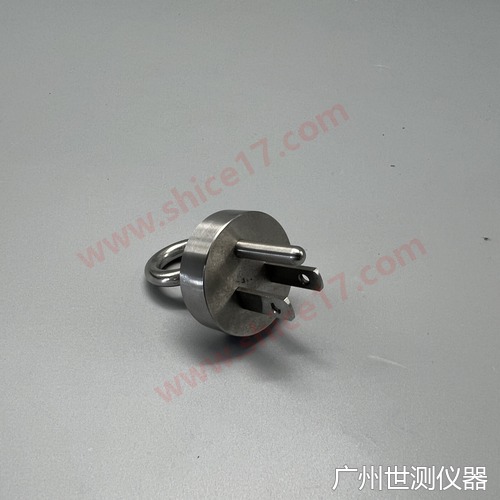

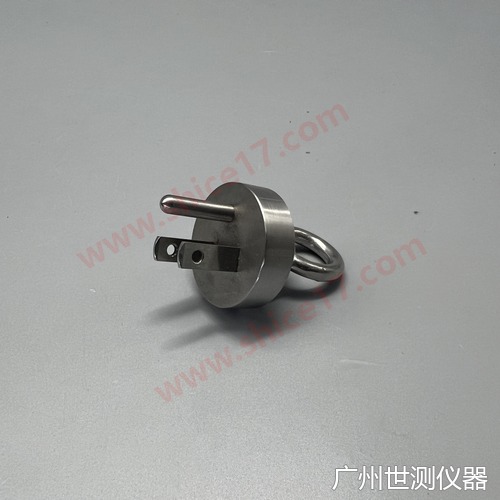

CNS690图7台湾3极最大拔出力规依据台湾标准 CNS 690 制造，用于检验 15A 125V 直插平刀接地型插头 15A125V插头插座连接器的拔出力（拔脱力）性能。试验时将量规插销完全插入试样插座，经顶部吊环施加轴向拉力，以插销脱出瞬间的力值作为拔出力实测值，与标准要求比对，判定插座对插头插销的夹持性能是否合格。

结构与使用

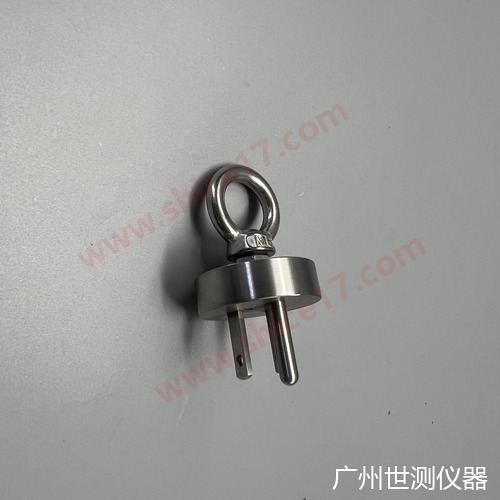

• 量规本体：不锈钢整体精加工，插销尺寸按 CNS 690 图7 公差制造，表面光滑无毛刺；

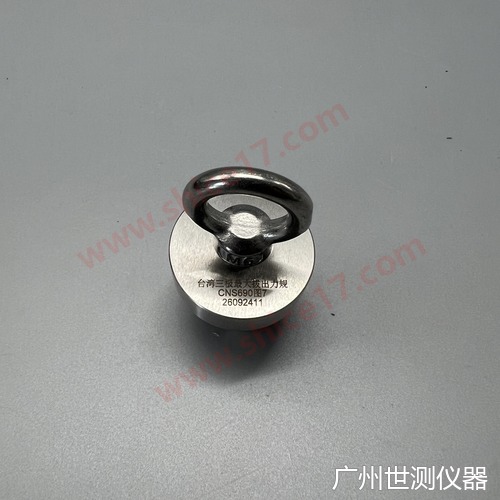

• 顶部吊环：便于连接拉力试验机、测力计或砝码吊挂施力；
• 最大拔出力规：插销按标准图上限（最大）极限尺寸制造，模拟新插头插入后的最大夹持状态，考核插座夹持力上限；
• 判定：拔出过程中力值平稳增加，插销脱出瞬间读取并记录拔出力值。

适用标准与检测对象

• 执行标准：CNS 690（台湾 15A 125V 直插平刀型插头）；
• 对应图号：CNS 690 图7；
• 检测对象：直插平刀接地型插头（2极+接地极）插头及配套插座；
• 检测项目：插头拔出力（最大拔出力）试验。

主要参数

适用标准	CNS 690（台湾）
对应图号	图7
插头型式	直插平刀接地型插头（2极+接地极）
额定值	15A 125V
极数	3极（含接地极）
配置数量	1支

标准清单

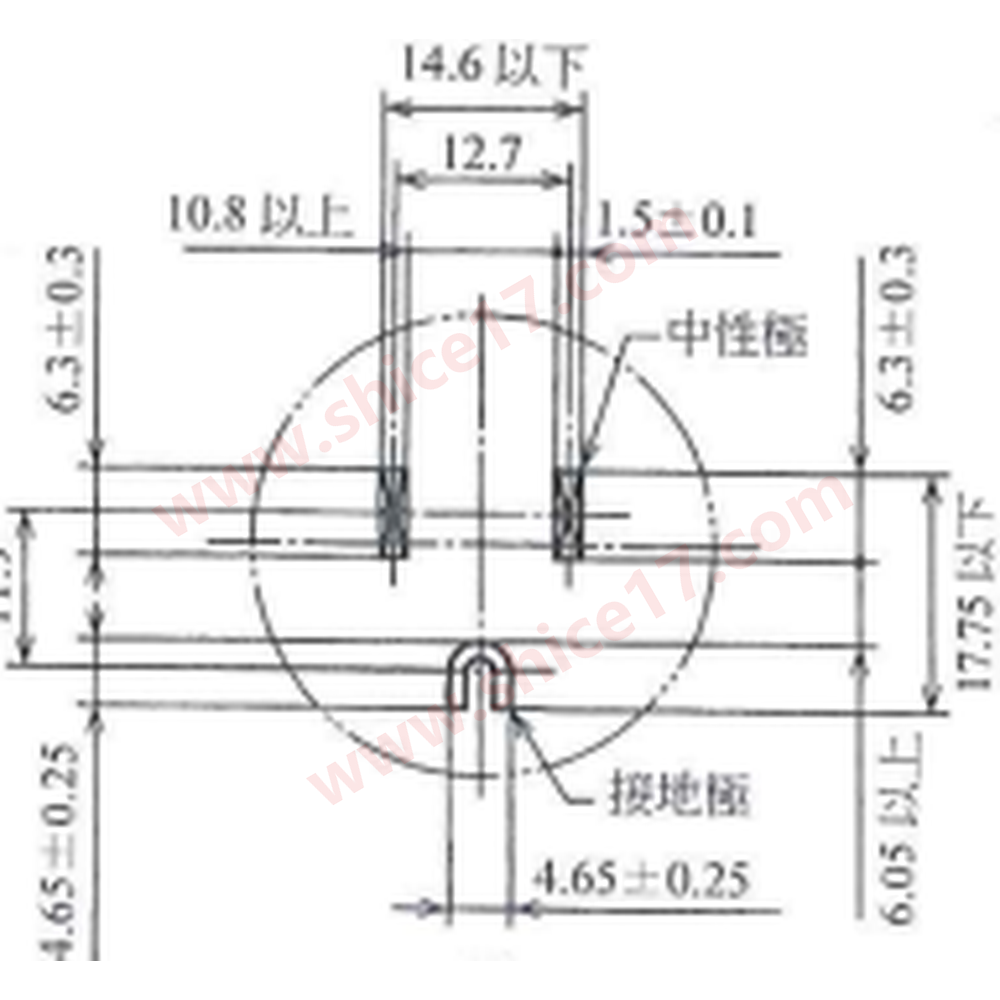

标准图纸

产品实物图片

整套装箱图片

相关产品

• CNS690图1台湾2极最大拔出力规
• CNS690图1台湾2极最小拔出力规
• CNS690图7台湾3极最小拔出力规
