BS1363-1第12.12条及图8 插脚弹性弯曲试验装置SC-TX44（弹性插头试验装置）

产品概述

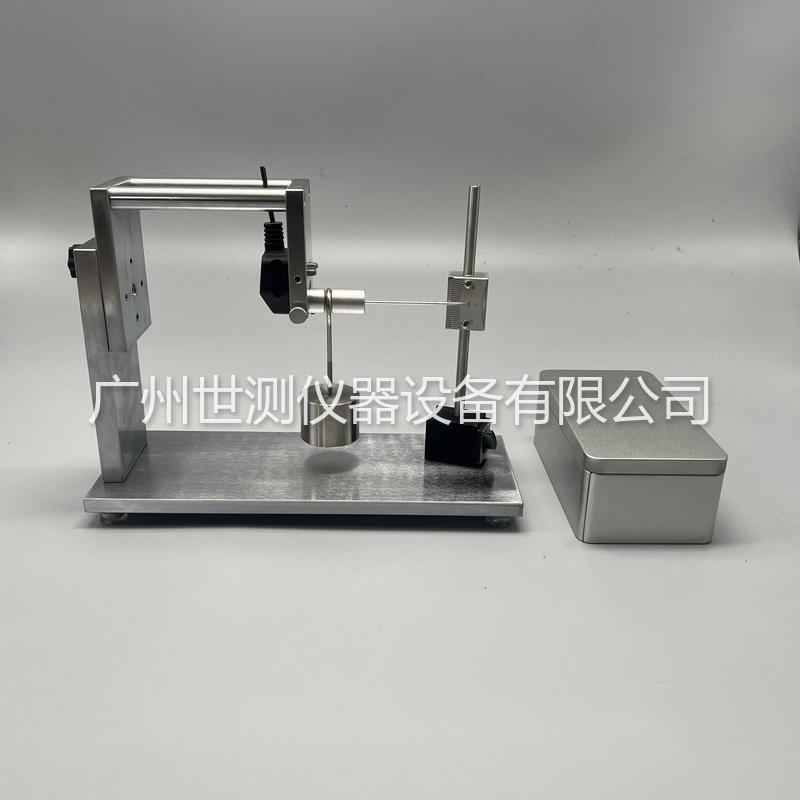

插脚弹性弯曲试验装置（弹性插头试验装置）SC-TX44 由广州世测仪器设备有限公司按照 BS1363-1 第12.12条及图8（Figure 8 — Plug pin deflection test apparatus for resilient plugs）设计制造，适用于检测 BS 插头插销安装的稳固性及其偏移程度。

本装置按标准图8 复现试验条件：插头以任意两个插脚夹持在安装块上，插脚伸出的啮合面被支撑并与安装块平面贴合，插头背面不做支撑、不与工装接触；对未被夹持的插脚施加 4.4N 的力，施力点距啮合面 25mm，方向与啮合面平行，在图8 所示四个方向分别测试。

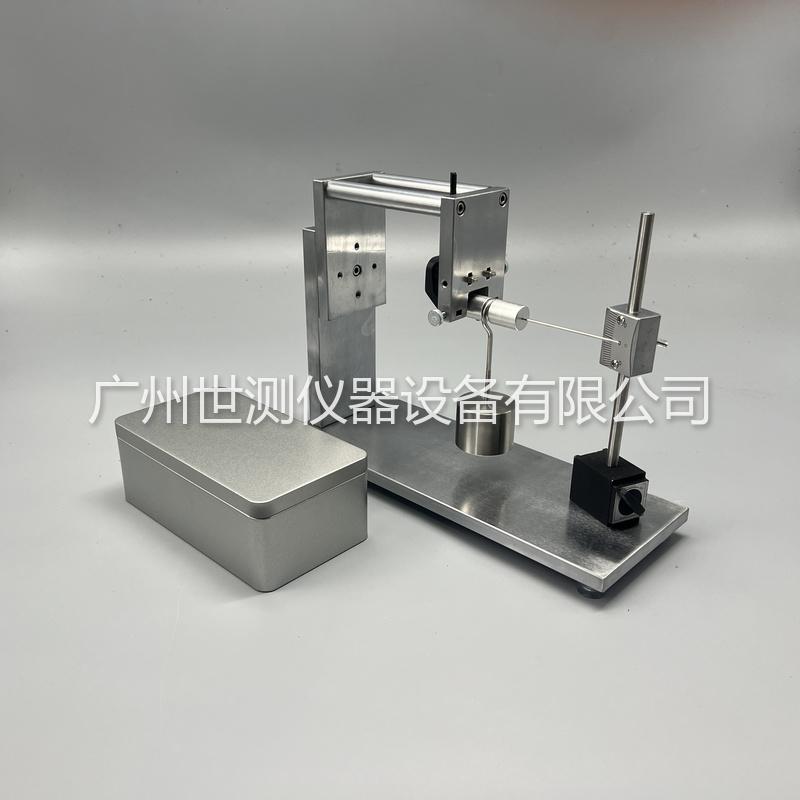

装置配 4.4N 砝码一个、测试指针两个（1 个 LN、1 个 E 地端）、刻度指示一套与测试支撑座一套，插脚相对水平方向的偏斜量由放大标尺直接读出，可对照 3°30′ 限值快速判定。

主要规格及对应技术参数

项目	参数
产品型号	SC-TX44
适用标准	BS1363-1 第12.12条及图8（Figure 8）
1、试验力	4.4 N（0/−0.2 N），即 4.4 N / 4.2 N
2、施力点位置	距插头啮合面 25 mm（0/−0.5 mm），即 25.0 mm / 24.5 mm
3、施力方向	与插头啮合面平行，在图8 所示四个方向分别测试
4、判定要求	插脚相对水平方向的偏斜量不得大于 3°30′
5、砝码	4.4 N 一个
6、测试指针	二个（1 个 LN、1 个 E 地端）
7、刻度指示	一套（放大标尺，零点即插脚水平位置，指示最大偏转 3°30′）
8、支撑座	测试支撑座一套
9、夹持方式	任意两个插脚夹持在安装块上，被夹持插脚轴线保持水平

结构特点

1、底座与立柱采用不锈钢或铁镀铬，刚性好、长期使用不变形；
2、安装块可在每90度旋转调节；
3、标尺可上下移动，方便对准指针，同时可直接读出插脚偏斜量并对照 3°30′ 限值判定；
4、4.4N 砝码配 25mm 施力臂，直接复现标准规定的受力条件，无需换算；
5、配 LN 与 E 地端两种测试指针，覆盖带电插脚与接地插脚的测量；
6、整机金属件表面处理，刻度与指针清晰耐磨，适合实验室与产线重复使用。

试验要点（BS1363-1 第12.12.1条）

1、先采用目视检查判定是否合格；如有疑问，按下述试验验证；
2、将插头利用任意两个插脚夹持在安装块上，保证插脚伸出的插头啮合面被支撑，并与安装块对应的平面贴合；插头背面不做支撑，不得与工装接触；被夹持插脚的轴线保持水平；
3、对未被夹持的插脚施加 4.4 N（0/−0.2 N）的力，施力点距离插头啮合面 25 mm（0/−0.5 mm），施力方向与啮合面平行，在图8 所示四个方向分别测试，测量插脚相对水平方向的偏斜；
4、插头其余两个插脚依次重复本项试验；
5、每项试验过程中，标尺测得的插脚相对水平方向偏斜量不得超过 3°30′；
6、全部试验完成后，插头按 12.2.1 规定方式使用时，应能顺利通过图5 量规。

适用标准

1、BS1363-1 第12.12条及图8 — Plug pin deflection test apparatus for resilient plugs；
2、BS1363-1 第12.12.1条 — 试验方法与 3°30′ 判定要求；
3、BS1363-1 第12.2.1条 — 试验后插头应能通过图5 量规；
4、BS1363-2、BS1363-3 中的相应条款。

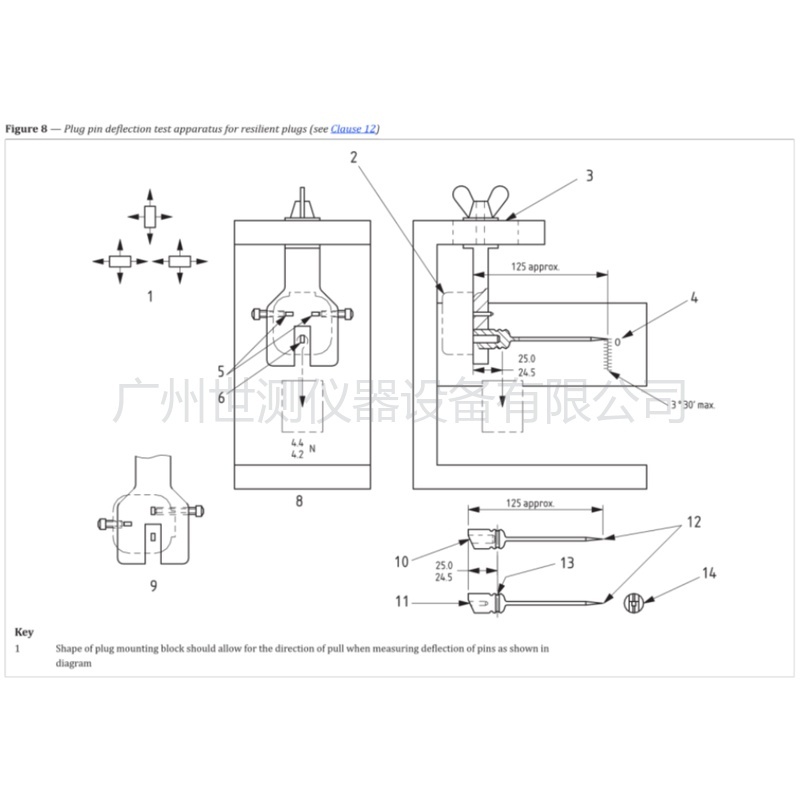

标准图（BS1363 图8）
