BS1363-1 BS1363-3 Figure 10高温压力试验装置英标插头插座量规

BS1363-1 BS1363-3 Figure 10 高温压力试验装置

SC-BS1363-F10

产品概述

本装置依据 BS 1363-1:1995 + Amd 1, 2, 3《13 A 插头、插座、适配器和连接单元 第 1 部分：一般要求》与 BS 1363-3 中 Figure 10 加工制造，用于英标插头插销绝缘护套的高温压力试验：考核插头插销绝缘护套材料在模拟过热工况下抵抗刀片压力变形的能力，是 BS 1363 插头产品型式试验、出货检验和第三方认证检测的专用装置。

装置结构与关键参数

• 刀口：宽度 0.70^+0.05₀ mm，前端半径 R 3 mm ± 0.1 mm
• 负荷：通过组合砝码使刀口对试样施加 2.5 N⁰_-0.1 的压力
• 试样数量：每次取三只插销试样；其中一只需未用于 12.17.3 耐磨损试验
• 支撑与定位：按图 10 所示将插销试样水平固定在支撑上，刀口压痕位于绝缘护套中部
• 材质：主体采用不锈钢加工，耐高温、不易锈蚀，砝码与刀口经热处理，尺寸稳定

试验方法（按 BS 1363-1 Clause 12.17.4）

将待测插销绝缘护套试样按 Figure 10 要求安装在本装置上，使刀口对试样施加约 2.5 N 的恒定压力。随后将整套装置（含试样）放入加热箱，在 200 °C 条件下保持 120 min。到达规定时间后立即取出试样，并浸入室温水中冷却。冷却后测量压痕处绝缘护套的剩余厚度，其厚度减薄量不得超过 50 %。

适用标准

BS 1363-1:1995 + Amd 1, 2, 3《13 A plugs, socket-outlets, adaptors and connection units — Part 1: General requirements》Clause 12.17.4 / Figure 10；BS 1363-3。

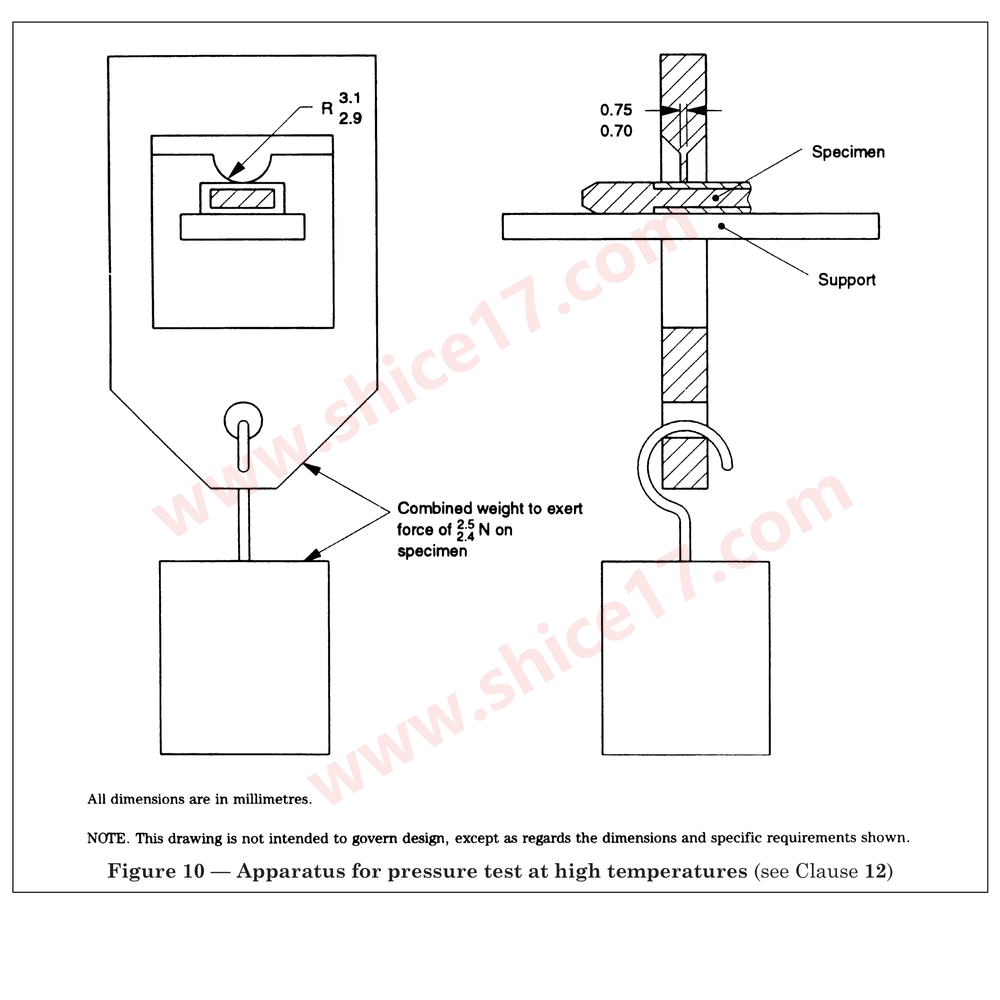

标准图纸

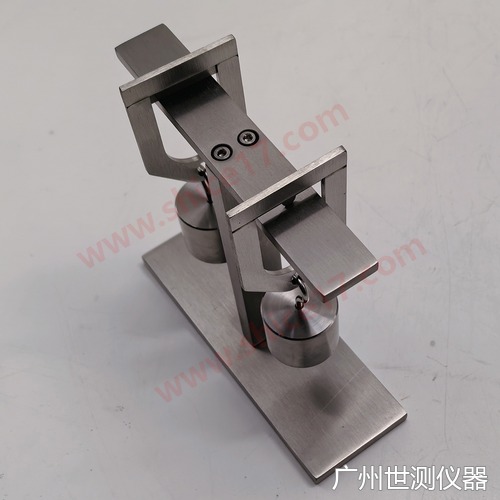

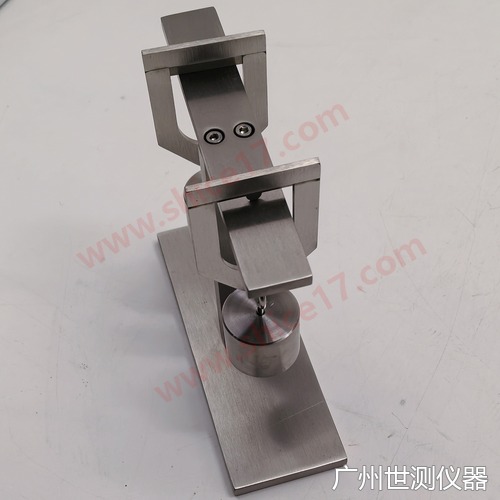

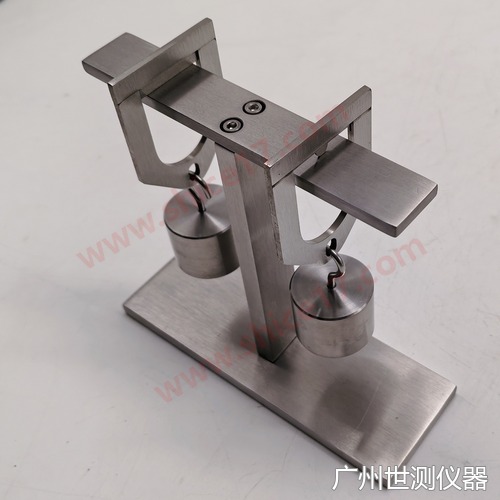

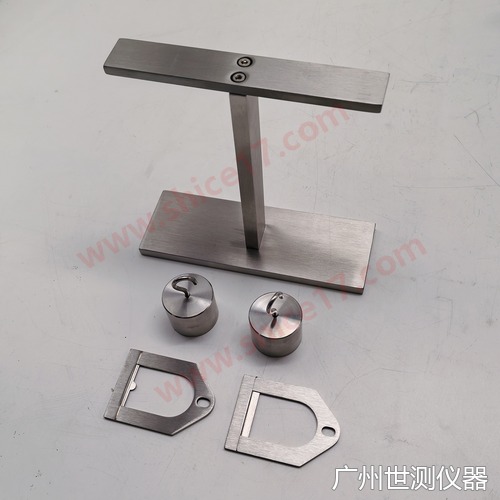

产品实物图片
